Gdy silnik traci moc, nierówno pracuje albo zapala kontrolkę awarii, jednym z podejrzanych elementów bywa MAP sensor. Wyjaśniam, gdzie najczęściej znajduje się ten czujnik, jak rozpoznać go pod maską, czym różni się jego położenie w silniku benzynowym i Dieslu oraz jak sprawdzić, czy problem rzeczywiście dotyczy właśnie jego.
Najważniejsze informacje o położeniu i kontroli czujnika MAP
- MAP sensor zwykle znajduje się na kolektorze dolotowym albo na przewodzie powietrza tuż przed nim.
- W silnikach turbo może być zamontowany na rurze doładowania, za intercoolerem lub w kolektorze.
- Najczęściej ma 3 albo 4 piny, niewielką plastikową obudowę i uszczelnienie typu O-ring.
- Objawy awarii to między innymi spadek mocy, szarpanie, nierówne obroty i większe spalanie.
- Kod błędu MAP nie zawsze oznacza uszkodzony czujnik. Przyczyną może być także wiązka, nieszczelność dolotu albo zabrudzenie.

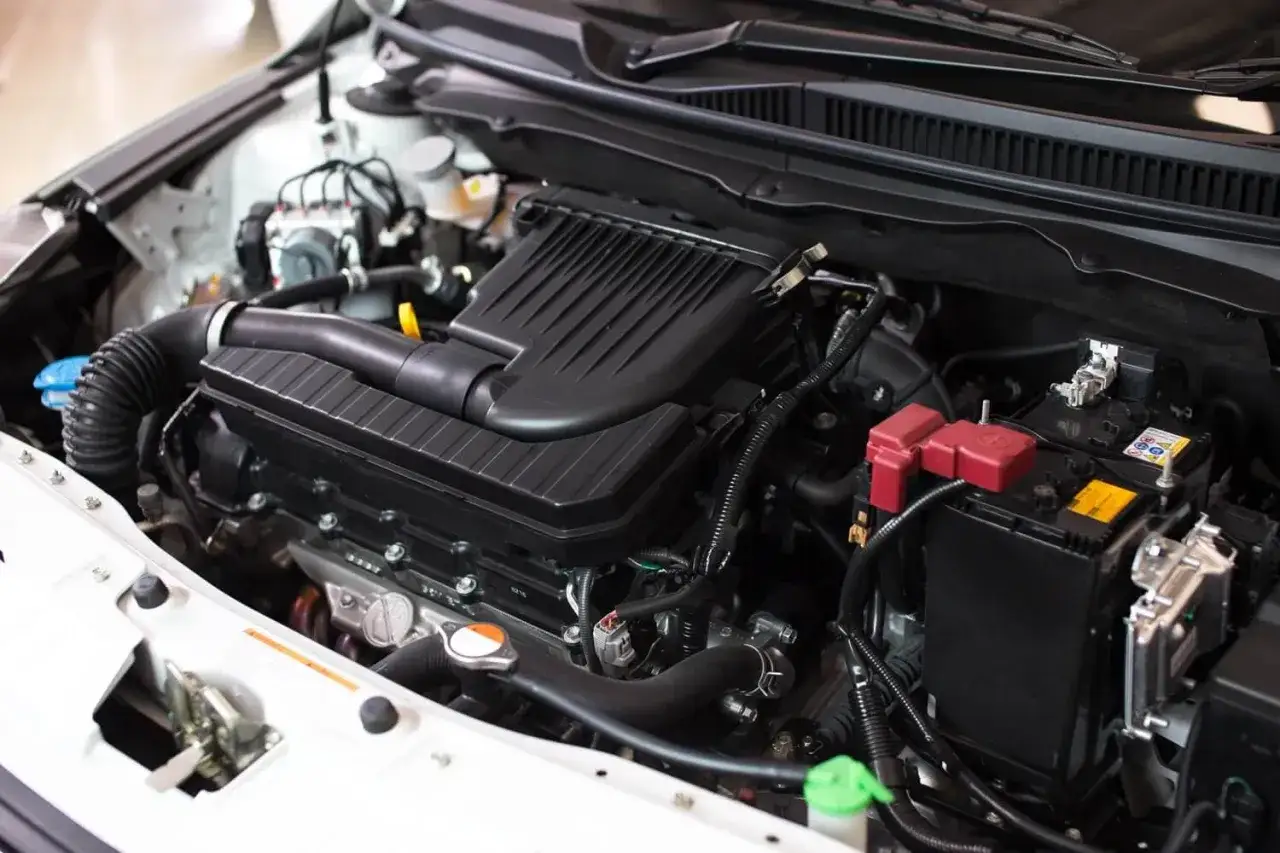

Gdzie dokładnie znajduje się czujnik MAP
Najczęściej szukałbym go na kolektorze dolotowym, czyli elemencie, który rozprowadza powietrze do poszczególnych cylindrów. Czujnik jest zwykle przykręcony jedną śrubą lub wciśnięty w gniazdo z uszczelką. Zazwyczaj prowadzi do niego krótka wiązka zakończona wtyczką z trzema albo czterema przewodami.
W praktyce trzeba najpierw znaleźć przepustnicę i gruby przewód dolotowy. Kolektor dolotowy znajduje się za przepustnicą, bliżej głowicy silnika. MAP sensor może być umieszczony od góry, z boku albo od strony grodzi, dlatego nie zawsze widać go od razu po otwarciu maski.
Silnik benzynowy bez turbiny
W jednostkach wolnossących czujnik najczęściej jest zamontowany bezpośrednio w kolektorze, za przepustnicą. To miejsce ma sens, ponieważ MAP mierzy ciśnienie panujące w kolektorze, a sterownik na tej podstawie ocenia obciążenie silnika i dobiera dawkę paliwa oraz kąt zapłonu.
W starszych konstrukcjach możesz spotkać czujnik przykręcony do nadwozia lub wspornika i połączony z kolektorem cienkim przewodem podciśnienia. Jeśli przewód jest pęknięty, sparciały albo zatkany, odczyt będzie błędny nawet wtedy, gdy sam sensor działa poprawnie.
Przeczytaj również: Jak działa hamulec ręczny i kiedy wymaga serwisu?
Silnik turbodoładowany i Diesel
W silniku turbo położenie zależy od tego, czy producent mierzy ciśnienie w kolektorze, czy w układzie doładowania. Czujnik często znajduje się na rurze za intercoolerem, w kolektorze dolotowym albo w krótkim odcinku przewodu przed kolektorem. W Dieslu bywa umieszczony w miejscu narażonym na osad z oleju i spalin z układu EGR.
Niektóre samochody mają dwa podobne elementy. Jeden mierzy ciśnienie absolutne w kolektorze, a drugi kontroluje ciśnienie doładowania. Dlatego przy zakupie części nie kierowałbym się wyłącznie wyglądem. Liczy się numer VIN, kod silnika i numer części.
Jak rozpoznać MAP sensor pod maską
Sam czujnik jest zwykle niewielki i ma czarną plastikową obudowę. Od strony kolektora znajduje się otwór pomiarowy, a od góry gniazdo elektryczne. W wielu modelach rozpoznasz go po tym, że jest osadzony w kolektorze pod kątem i trzyma się na jednej śrubie.
Nie myl go z przepływomierzem MAF. MAF znajduje się zazwyczaj w przewodzie między filtrem powietrza a przepustnicą i mierzy masę przepływającego powietrza. MAP sensor pracuje dalej, po stronie kolektora, i mierzy ciśnienie bezwzględne, czyli ciśnienie względem próżni, a nie tylko różnicę względem atmosfery.
| Element | Typowe położenie | Co mierzy |
|---|---|---|
| MAP | Kolektor dolotowy lub przewód doładowania | Ciśnienie w układzie dolotowym |
| MAF | Przewód za obudową filtra powietrza | Masę przepływającego powietrza |
| IAT | Przewód dolotowy, kolektor lub obudowa MAP | Temperaturę powietrza dolotowego |
W części samochodów MAP i IAT są połączone w jeden moduł. Oznacza to, że jedna obudowa może przekazywać sterownikowi zarówno informację o ciśnieniu, jak i temperaturze powietrza. To kolejny powód, dla którego identyfikację najlepiej potwierdzić w dokumentacji konkretnego silnika.
Co sugeruje awarię lub zabrudzenie czujnika
Uszkodzony albo zanieczyszczony sensor może powodować spadek mocy, opóźnioną reakcję na gaz i szarpanie przy przyspieszaniu. Często pojawia się też nierówna praca na biegu jałowym, trudniejszy rozruch lub wyraźnie większe zużycie paliwa.
W samochodzie z turbodoładowaniem kierowca może odczuć brak doładowania i wejście silnika w tryb awaryjny. Nie traktowałbym jednak tych objawów jako dowodu winy MAP. Podobnie zachowują się między innymi nieszczelny dolot, problem z EGR, przepływomierzem, zapłonem, wtryskiwaczami albo przewodami podciśnienia.
Na zabrudzenie szczególnie narażone są czujniki montowane w kolektorach silników Diesla. Osad olejowy i sadza mogą częściowo zasłonić kanał pomiarowy. Czyszczenie czasami pomaga, ale jeśli element elektroniczny jest uszkodzony, samo przemycie nie przywróci prawidłowej pracy.
Jak sprawdzić czujnik MAP przed wymianą
Ja zacząłbym od oględzin, a nie od kupowania nowej części. Przy wyłączonym silniku sprawdź, czy wtyczka jest dobrze zapięta, przewody nie są przetarte, a obudowa nie ma pęknięć. W wersji z przewodem podciśnienia obejrzyj całą rurkę, bo mała nieszczelność potrafi naśladować awarię sensora.
- Odczytaj błędy sterownika, zwłaszcza z grupy P0105-P0109.
- Porównaj wskazanie ciśnienia przy włączonym zapłonie i wyłączonym silniku z ciśnieniem atmosferycznym.
- Sprawdź, czy odczyt zmienia się płynnie po uruchomieniu silnika i dodaniu gazu.
- Skontroluj napięcie zasilania, masę oraz przewód sygnałowy.
- Oceń szczelność przewodów dolotowych, intercoolera i połączeń przy kolektorze.
Na biegu jałowym w silniku benzynowym ciśnienie w kolektorze jest zwykle wyraźnie niższe od atmosferycznego, a po gwałtownym otwarciu przepustnicy rośnie. Konkretne wartości zależą od konstrukcji i warunków pracy, dlatego nie porównywałbym ich z przypadkową tabelą z internetu. Lepszym punktem odniesienia są dane producenta albo sprawny samochód z tym samym silnikiem.
Do prostego sprawdzenia instalacji wystarczy multimetr, ale ocena sygnału podczas jazdy wymaga często interfejsu diagnostycznego i podglądu parametrów rzeczywistych. Jeśli błąd wraca po skasowaniu, nie zakładaj automatycznie, że trzeba wymienić sensor. Diagnostyka powinna objąć także zasilanie 5 V, masę i ciągłość przewodów.
Czyszczenie, wymiana i koszty naprawy
Jeżeli na końcówce widać lekki osad, można zdemontować czujnik i użyć preparatu do elektroniki lub specjalnego środka do czujników. Nie skrobałbym membrany, nie wkładałbym jej w benzynę i nie przedmuchiwał mocnym strumieniem sprężonego powietrza. Delikatny element pomiarowy łatwo uszkodzić.
Wymiana zwykle jest prosta, ale przed montażem trzeba oczyścić gniazdo i założyć sprawny O-ring. Dokręcenie zbyt dużą siłą może pęknąć plastikowy kolektor. Po naprawie dobrze jest skasować zapisane błędy i sprawdzić, czy parametry wróciły do normy podczas jazdy próbnej.
| Zakres prac | Orientacyjny koszt w Polsce |
|---|---|
| Czyszczenie podczas podstawowego serwisu | około 50-150 zł |
| Zamiennik MAP | około 80-400 zł |
| Czujnik renomowanej marki lub część OE | około 250-800 zł |
| Wymiana w warsztacie | około 50-200 zł |
To przedziały orientacyjne, bo cena zależy od marki samochodu, dostępności części i dostępu do sensora. Wymiana w popularnym silniku może potrwać kilkanaście minut, ale w niektórych autach trzeba zdemontować osłony, przewody albo fragment układu dolotowego. Najdroższym elementem naprawy nie zawsze jest sam sensor, lecz czas potrzebny na znalezienie prawdziwej przyczyny.
Położenie czujnika to dopiero początek trafnej diagnozy
Najkrótsza odpowiedź na pytanie, gdzie jest MAP sensor, brzmi: na kolektorze dolotowym lub w jego bezpośrednim sąsiedztwie. W turbodieslu i silniku turbo trzeba dodatkowo sprawdzić przewody doładowania oraz odcinek za intercoolerem, bo właśnie tam producent często umieszcza pomiar.
Jeśli nie widzisz małego czujnika z wtyczką, nie demontuj przypadkowych elementów. Pomocne będą schemat instalacji, numer silnika i zdjęcie komory z dokumentacji serwisowej. Taka ostrożność zwykle oszczędza pieniądze, bo pozwala odróżnić awarię MAP od nieszczelności dolotu, zabrudzonego EGR-u albo problemu z wiązką.
Samodzielne oględziny i czyszczenie mają sens, ale przy powracającym błędzie najlepiej wykonać pomiar parametrów rzeczywistych. Wymiana na ślepo jest szybka tylko pozornie i często kończy się zakupem sprawnej części, podczas gdy usterka tkwi w przewodzie, zasilaniu lub układzie dolotowym.
